Цитата(Anton_Meleshkevich @ 9.5.2010, 00:17) Pro_Men, Большое спасибо!

То есть входы друг от друга ни чем не отличаются? Почему именно в положение "УП"?
К "УМ" припаять выходные гнезда?
Куда припаять тогда входные?
Или гнезда "УМ" достаточно, чтобы к нему припаять все 4 гнезда?

Если можно, разжуйте, подробнее, пожалуйста.


Гнезда "УМ" достаточно для всех сигналов. С гнездом "УП" оно распаяно парралельно и напрямую. Разница в расположении контактов.
В "УП" вход ЛК - контакт №3, вход ПК - контакт №5, земля контакт - №2. Такая распайка применяется во всех гнёздах, кроме "УМ".
В "УМ" вход ЛК - контакт №1, вход ПК - контакт №4, земля контакт - №2, выход ЛК - контакт №3, выход ПК - контакт №5.
При этом входные гнёзда "УМ" подключаются в положении переключателя "УП". Для такого подключения можно использовать готовые шнуры.
Примеры: http://www.radiodelo.ru/index.php?s&show_t=4889, http://www.vtr-russia.ru/catalog/cables/ca...ables/1434.html
Вскрытие аппарата не потребуется. Шнуры можно взять и более качественные, чем показанные.
Входной сигнал можно подключить на любое другое гнездо, переключатель входов - в соответствующее положение.

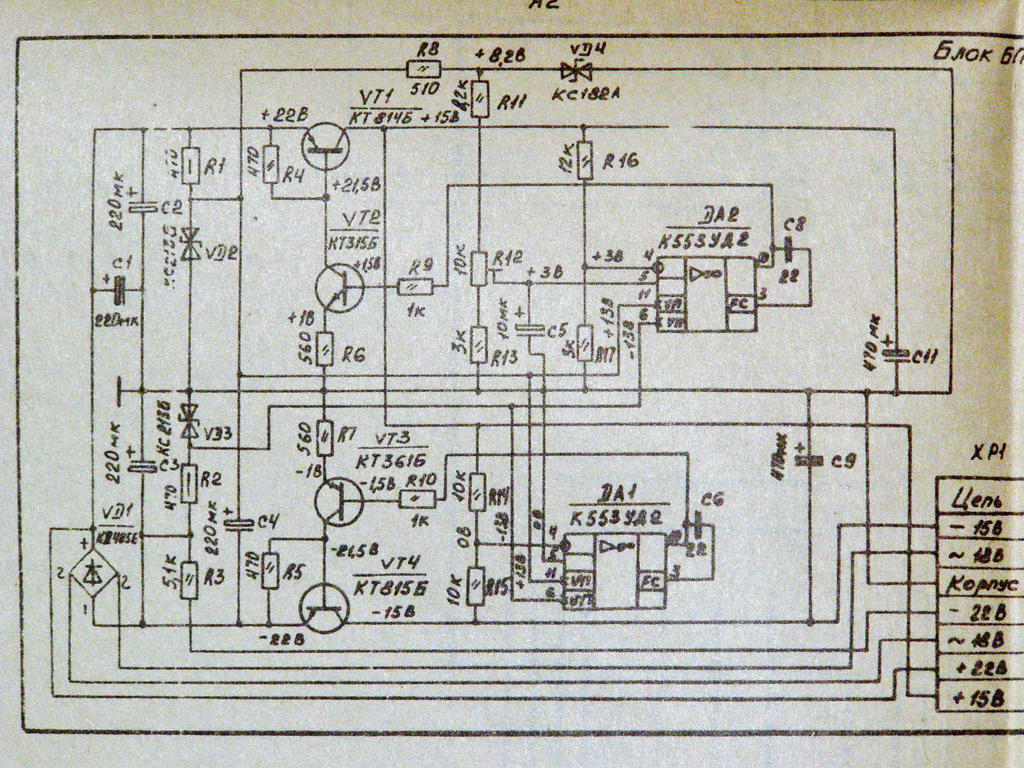

Надеюсь разжевал всё, осталось только проглотить wink.gif. Схему эквалайзера прибой э014с Схему эквалайзера прибой э014с Схему эквалайзера прибой э014с Схему эквалайзера прибой э014с Схему эквалайзера прибой э014с Схему эквалайзера прибой э014с Схему эквалайзера прибой э014с Схему эквалайзера прибой э014с Схему эквалайзера прибой э014с Схему эквалайзера прибой э014с Схему эквалайзера прибой э014с Схему эквалайзера прибой э014с
